Laserschweißen Lasereindämmung!
Laservorhänge – Freistehende Laserbarrieren – Tragbare Laserbarrieren – Laserschweißschirme – Lasergehäuse
Unsere Metall-Laserschweiß-Sicherheitsvorhänge werden nach anspruchsvollen Spezifikationen mit langlebigen Komponenten hergestellt, um jahrelangen Betrieb zu gewährleisten.
Unsere Laserschutzvorhänge werden nach kundenspezifischen Spezifikationen hergestellt und passen in jeden Bereich Ihrer Umgebung.
Maßgeschneiderte Vorhänge und Schutzhüllen rüstet Lasermach je nach Anwendungsfall nach Kundenvorgabe mit Klettverschlüssen, Ringen und/oder Ösen aus.
Die Schutzvorhänge schirmen die Mitarbeiter außerhalb der Kabine zuverlässig ab: Es gelangt keine Strahlung nach außen. Wichtig! Reflexionen sind zu vermeiden! Lasermach fertigt Laserschweißschutzhüllen exakt nach Kundenwunsch. Dadurch werden Schläuche, Elektrokabel, Absauganlagen und Ähnliches vor Laserstrahlung geschützt.
Welcher Laserschweißschutzvorhang kann zum Laserschweißen verwendet werden?
What laser protection standard is accepted for handheld Laser Welding?
IEC 60825-4
ist der einzige akzeptierte Standard für Laserschweißschutzvorhänge
⇑ ⇓ ⇑ ⇓
DIN EN 12254:2012-04
Diese Norm EN 12254 gilt für überwachte Bildschirme zur Installation an Arbeitsplätzen, an denen Laserstrahlung bis zu einer maximalen mittleren Leistung von 100 W oder einer Einzelimpulsenergie von 30 J auftritt. Einfach gesagt: Schutz für Testlabore mit geringer Laserleistung
Daher ist die DIN EN 12254:2012-04 keine gültige Norm für das Laserschweißen
Schutzgehäuse für das Laserschweißen – Vorhänge für das Laserschweißen – Abschirmungen für das Laserschweißen – Kabinen für das Laserschweißen – Fenster für das Laserschweißen
Die neuesten Generationen handgeführter Laserschweißgeräte und Reinigungssysteme sind schnell, einfach zu bedienen und erzeugen qualitativ hochwertige, gleichmäßige Schweißnähte bei einer Reihe unterschiedlicher Materialien und Dicken. Allerdings dürfen Sie die erforderlichen Sicherheits- und Personenschutzmaßnahmen nicht außer Acht lassen.
Bei der Verwendung eines Laserschweißgeräts der Klasse 4 ist es unbedingt erforderlich, dass Sie ein geeignetes Gehäuse der Klasse 4 verwenden.
Lasermach hat ein Standard-„Plug-and-Play“-Sortiment entwickelt, das diese sichere Arbeitsumgebung bietet:
PhotonSafe®-Serie – Laserschutzvorhänge
PhotonSafe® Laserschutzvorhänge bieten einen hohen Schutz vor Laserstrahlung und erfüllen die Lasersicherheitsanforderungen der Laserklasse 4.
Lasersafe®-Laserschutzvorhänge werden gemäß den Lasersicherheitsstandards IEC 60825, EN60825 und GB 7247 getestet. Darüber hinaus entsprechen sie den Akkreditierungssystemen CMA und CNAS, die in die internationale gegenseitige Anerkennung integriert wurden, entsprechen den CE-Normen und erfüllen die Schwelle des europäischen Marktes.
LaserSafe® wird häufig in der Laserbearbeitung, der Militärindustrie, beim Laserschweißen, Laserreinigen, Laserauftragschweißen und robotergestützten Laserschweißen eingesetzt und wird von seinen Anwendern sehr geschätzt.
Laden Sie alle Informationen und Preise zu unserem Photonsafe Laserschweißschutzsortiment herunter
Zertifizierte Laserschweißschutzvorhänge – Preise für Laserschweißschutzvorhänge
Screens for laser working places - Safety requirements and testing
Safety of laser products - Equipment classification and requirements
EN 12254:2010
Laser Standard NOT suitable for laser welding - only for Labo use with laser power of maximum 100 Watt
This standard specifies functional requirements and a product labelling applicable to temporary and permanent passive guards (in the following called screens) for protection against laser radiation. This standard includes test methods for testing functional performance and the specification of the user documentation to be supplied with the product.
The screens are designed to protect the user from:
- unintentional exposure to direct and/or diffuse laser radiation;
- a time limited exposure to laser radiation, based on the functional requirements determined by risk assessment.
This standard applies to supervised screens for installations in working places at which laser radiation up to a maximum mean power of 100 W or single pulse energy of 30 J occurs within the spectral range between 180 nm (0,18 µm) and 106 nm (1 000 µm).
This standard applies to the protection against laser radiation only. This standard does not apply to other hazards including hazards from secondary radiation that can arise during, for example, material processing.
This standard gives guidance on how to select such screens.
Laser enclosures and housings that are supplied as part of the laser product or are supplied to be fitted to a laser system to form a laser product (according to EN 60825-1) are not considered to be within the scope of the standard.
IEC 60825-4:2022 - BS EN IEC 60825-4 - Safety of laser products - Part 4: Laser guards
The only Acceptable Standard for Laser Welding Protection
IEC 60825-4:2022 deals with basic issues concerning laser guards, including human access, interlocking and labelling, and gives general guidance on the design of protective housings and enclosures for high-power lasers. Laser guards may also comply with standards for laser protective eye-wear, but such compliance is not necessarily sufficient to satisfy the requirements of this document.
This part of IEC 60825 specifies the requirements for laser guards, permanent and temporary (for example for service), that enclose the process zone of a laser processing machine, and specifications for proprietary laser guards.
This applies to all component parts of a guard including clear (visibly transmitting) screens and viewing windows, panels, laser curtains and walls. In addition, this document indicates
- how to assess and specify the protective properties of a laser guard, and
- how to select a laser guard.
Types of laser Protection Welding curtains
PhotonSafe Laser Protective Curtains according to EN 60825-4
Laser Welding Protection curtain without supporting device
Curtain ready to be used
Laser Protective Curtains according to EN 60825-4 (Laser Welding Protection)
==>NOT according EN11254 (Laser Labo Protection at max 100 Watt)
Protection Level: 543 W/cm2 - 1070nm - ∅5 mm - T= 100 sec
PhotonSafe Laser Protection welding curtains have a standard width of 150 cm, are provided with:
- seam all around
- Thickness 0,40 mm.
- All standard welding curtains are supplied incl. steel suspension rings.
- Approved in accordance with ISO EN 25980 and EN 60825-4
- Standard width 150 cm
- Fully seamed all-around
- 7 eyelets on one side measuring 150cm
- Snap-fasteners on both sides
- Including 7 free steel suspension rings
- Standard Heights 208 - 228
- Other heights on demand
- including frame with wheels possible
- Safety window can optional be installed
The welding curtains are for visual protection use and although they are flame retardant, they are not suitable for use as a welding blanket and/or as protection against welding sparks. The material is not intended to replace a welding window but to be used to protect bystanders from harmful rays in the welding area.

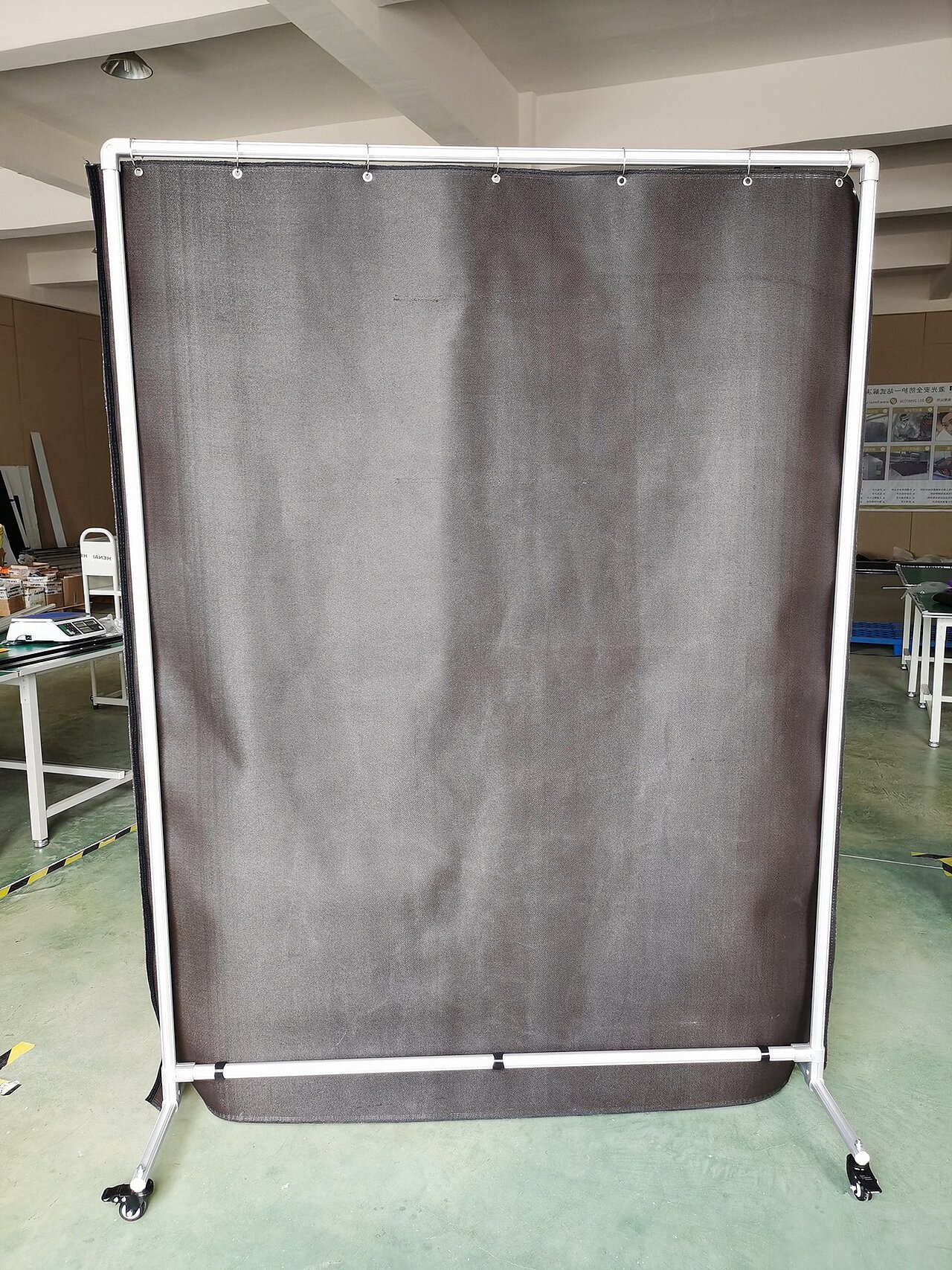

Freistehender Laser-Schweißvorhang 150 cm breit Standard
PhotonSafe® freistehender Laser-Schweißvorhang Standardserie
Laserschutzvorhänge gemäß EN 60825-4 (Laser-Schweißschutz)
==>==>NICHT gemäß EN11254 (Laser-Laborschutz bei max. 100 Watt)
PhotonSafe Laserschutz-Schweißvorhänge haben eine Standardbreite von 150 cm und sind ausgestattet mit:
- Rundumnaht
- Dicke 0,40 mm.
- Alle Standard-Schweißvorhänge werden inkl. Stahlaufhängeringen geliefert.
- Geprüft nach ISO EN 25980 und EN 60825-4
- Standardbreite 150 cm
- Rundum komplett gesäumt
- 7 Ösen auf einer Seite mit 150 cm Länge
- Druckknöpfe auf beiden Seiten
- Inklusive 7 kostenlosen Stahlaufhängeringen
- Standardhöhen 213,5 - 263,5 - 283,5 cm
- Andere Höhen auf Anfrage
- Inklusive Gestell mit Rollen möglich
- Sicherheitsfenster kann optional eingebaut werden
Die Schweißvorhänge dienen dem Sichtschutz und sind zwar schwer entflammbar, jedoch nicht als Schweißdecke und/oder als Schutz gegen Schweißfunken geeignet. Das Material ist nicht als Ersatz für ein Schweißfenster gedacht, sondern dient dem Schutz von Umstehenden vor schädlicher Strahlung im Schweißbereich.
Frei hängender Laserschweißvorhang 150 cm breit Standard
PhotonSafe® freistehender Laser-Schweißvorhang Standardserie
Laserschutzvorhänge nach EN 60825-4 (Laserschweißschutz)
==>==>NICHT nach EN11254 (Laser-Laborschutz bei max. 100 Watt
PhotonSafe Laserschutz-Schweißvorhänge haben eine Standardbreite von 150 cm, sind ausgestattet mit:
- Rundumnaht
- Dicke 0,40 mm.
- Alle Standard-Schweißvorhänge werden inkl. Stahlaufhängeringen geliefert.
- Geprüft nach ISO EN 25980 und EN 60825-4
- Standardbreite 150 cm
- Rundum vollständig gesäumt
- 7 Ösen auf einer Seite mit 150 cm Länge
- Druckknöpfe auf beiden Seiten
- Inklusive 7 kostenlosen Stahlaufhängeringen
- Standardhöhen 200 - 250 - 270 cm
- Andere Höhen auf Anfrage
- inkl. Schienensatz möglich
- Sicherheitsfenster kann optional sein installiert
Die Schweißvorhänge dienen dem Sichtschutz und sind zwar schwer entflammbar, jedoch nicht als Schweißdecke und/oder als Schutz gegen Schweißfunken geeignet. Das Material ist nicht als Ersatz für ein Schweißfenster gedacht, sondern dient dem Schutz von Umstehenden vor schädlichen Strahlen im Schweißbereich.
PhotonSafe® freihängende Standardserie

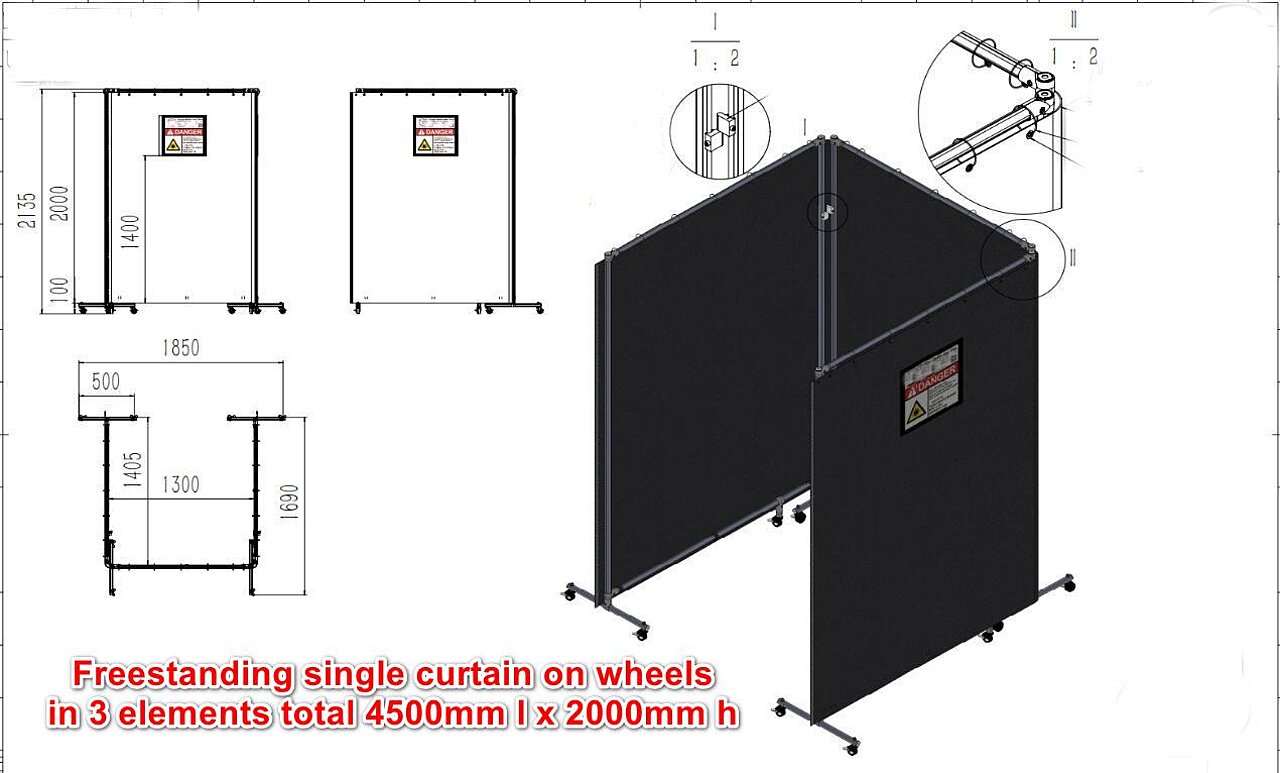

NEW! 4500 mm Long freestanding curtain with aluminium frame on wheels
Foldable on wheels 4500 mm x 2000 mm
Laser Protective Curtains according to EN 60825-4 (Laser Welding Protection)
==>NOT according EN11254 (Laser Labo Protection at max 100 Watt
Protection Level: 543 W/cm2 - 1070nm - ∅5 mm - T= 100 sec
PhotonSafe Laser Protection welding curtains have a standard width of 150 cm, are provided with:
- seam all around
- Thickness 0,40 mm.
- All standard welding curtains are supplied incl. steel suspension rings.
- Approved in accordance with ISO EN 25980 and EN 60825-4
- Standard width 150 cm
- Fully seamed all-around
- 7 eyelets on one side measuring 150cm
- Snap-fasteners on both sides
- Including 7 free steel suspension rings
- Standard Heights 200 - 250 - 270 cm
- Other heights on demand
- including track kit possible
- Safety window can optional be installed
The welding curtains are for visual protection use and although they are flame retardant, they are not suitable for use as a welding blanket and/or as protection against welding sparks. The material is not intended to replace a welding wall but to be used to protect bystanders from harmful rays in the welding area.

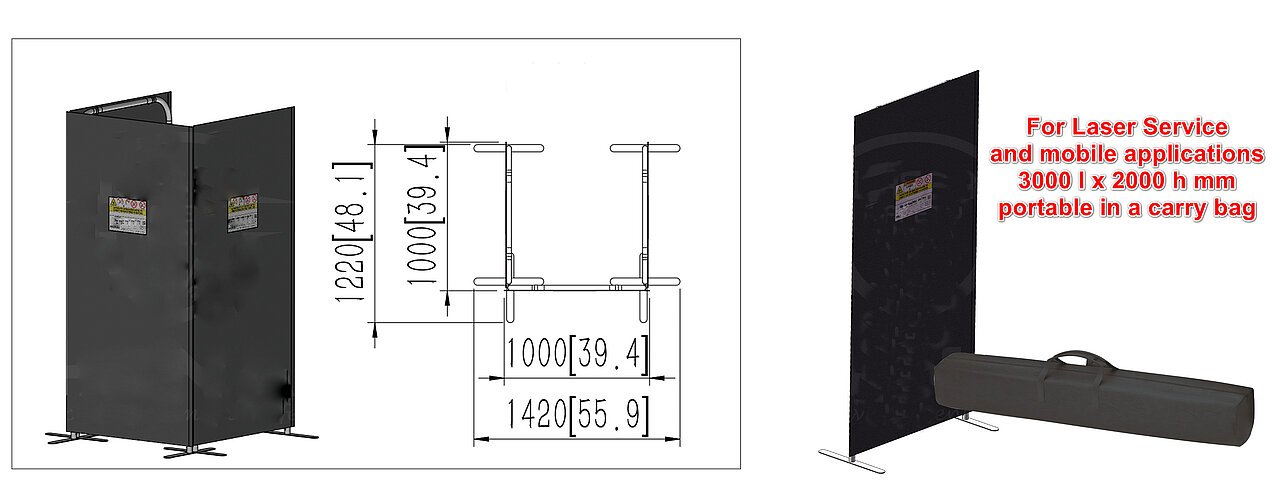

NEW! : 3000 mm freestanding curtain with aluminium frame for service applications
Mobile Curtain in frame foldable in 3 parts with carrying bag
Laser Protective Curtains according to EN 60825-4 (Laser Welding Protection)
==>NOT according EN11254 (Laser Labo Protection at max 100 Watt
Protection Level: 543 W/cm2 - 1070nm - ∅5 mm - T= 100 sec
PhotonSafe Laser Protection welding curtains have a standard width of 150 cm, are provided with:
- seam all around
- Thickness 0,40 mm.
- All standard welding curtains are supplied incl. steel suspension rings.
- Approved in accordance with ISO EN 25980 and EN 60825-4
- Standard width 150 cm
- Fully seamed all-around
- 7 eyelets on one side measuring 150cm
- Snap-fasteners on both sides
- Including 7 free steel suspension rings
- Standard Heights 200 - 250 - 270 cm
- Other heights on demand
- including track kit possible
- Safety window can optional be installed
The welding curtains are for visual protection use and although they are flame retardant, they are not suitable for use as a welding blanket and/or as protection against welding sparks. The material is not intended to replace a welding wall but to be used to protect bystanders from harmful rays in the welding area.
Besuchen Sie direkt unseren Webshop – Bestellen Sie Ihren Laserschweiß-Sicherheitsvorhang online
Klicken Sie auf den Link oben oder auf das Symbol, um unseren Webshop zu besuchen
Laserschutzvorhang Schweißvorhang
Laser-Schweißvorhang: PhotonSafe Pro Serie
Der Laserschutz-Schweißvorhang eignet sich zur Abgrenzung von Laserschweißbereichen, um direktes Streulicht des Schweißlasers zu blockieren. Standardbreiten ab 1,5 m mit Höhen bis zu 2,70 m können maßgenau gefertigt werden. Mehrere Vorhänge können mit Klett- oder Reißverschluss fest miteinander verbunden werden, so dass beispielsweise ein rechteckiger Arbeitsbereich abgegrenzt werden kann. Passende Schienensysteme zur Befestigung des Vorhangs direkt an der Decke oder zur Aufhängung an hohen Decken mit vertikalen Stangen sind optional erhältlich.
- CE-zertifiziert nach der Norm EN 60825-4 (Sicherheit von Lasereinrichtungen - Teil 4: Laserschutzwände)
- Flammhemmend (Schutzstufe M2 nach NFP 92-503)
- Material: beidseitig schwarz
- Stärke 1,4 mm
- Vorhanggewicht: 1,7 kg/m²
- Oberfläche leicht zu reinigen
- Ösen (Durchmesser 10 mm, Standardabstand 120 mm) und Metallhaken an der Oberkante
- Passende Vorhangschiene erhältlich
- Anbringung zusätzlicher Blenden möglich (zur Abdeckung des Spalts zwischen Schiene und Oberkante des Vorhangs)
- Anbringung von Klett- oder Reißverschluss möglich
- Verbindung mit Verriegelungssystem möglich (optional)
Schutzwerte nach EN 60825-4
Bitte beachten Sie, dass das Vorhangmaterial nur vor Streulicht schützt des Lasers bei bestimmungsgemäßer Verwendung eines handgeführten Laserschweißgerätes. Es ist notwendig, dass der Laserschutzbeauftragte in Ihrem Unternehmen im Rahmen einer Risikobeurteilung bestätigt, dass die maximal zulässigen Strahlungspegel des Vorhangs nicht erreicht oder überschritten werden. Streustrahlung, die nach oben, unten oder seitlich austreten kann, muss vom Laserschutzbeauftragten hinsichtlich der maximal zulässigen Strahlungspegel je nach Situation vor Ort bewertet werden. Zusätzliche Laserschutzmaßnahmen können erforderlich sein.
Bestrahlte Fläche |
| PEL (T2) 100 s 1070 nm |
∅ 5 mm | 543 W/cm² | |
* PEL = Permissible Exposure Limits

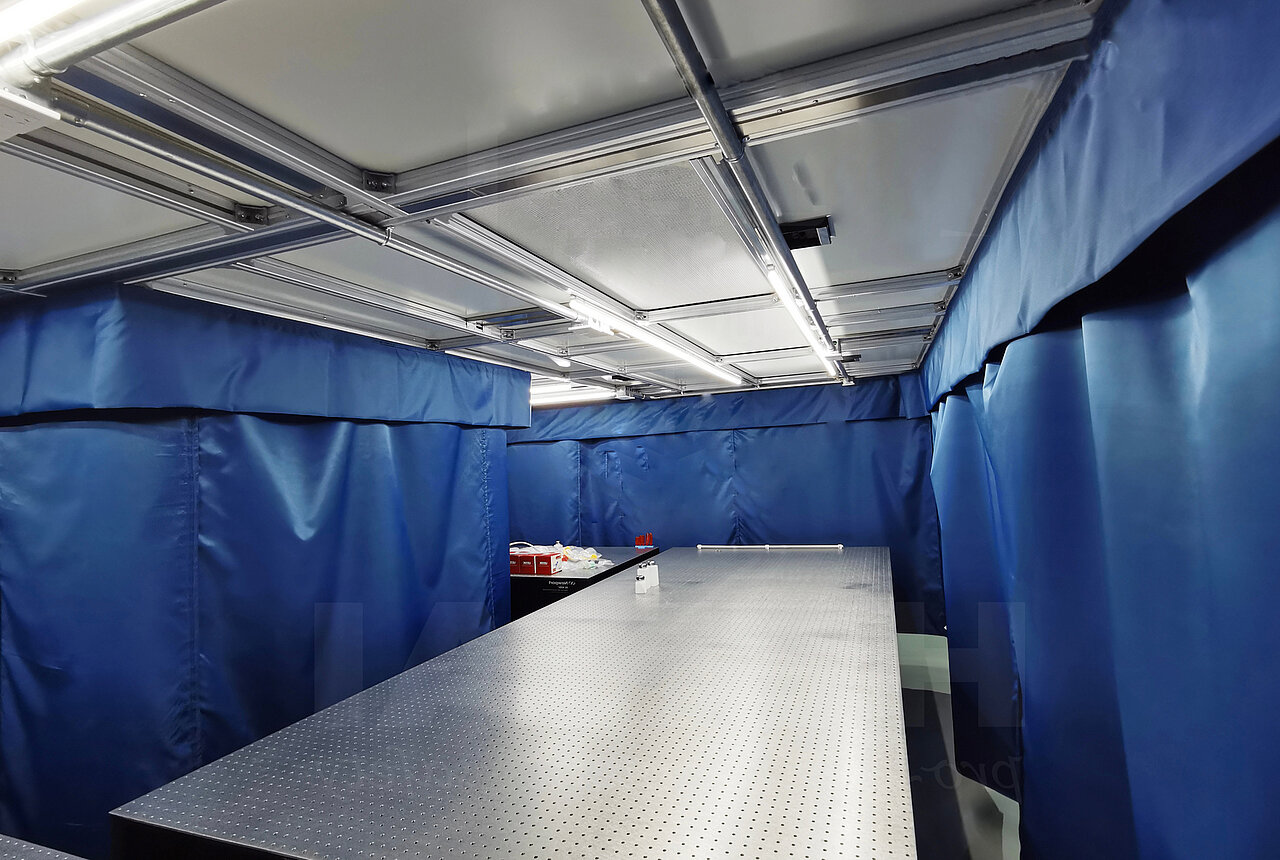

Laser-Barrierevorhänge
Laserschutzvorhänge sind die ideale Lösung zum Schutz sensibler Bereiche. Die dicken Materialien sind für nahezu jedes Layout konfigurierbar, das Sie für Ihre Anwendung benötigen. Die Laservorhänge können auch auf unserem industriellen Vorhangschienensystem hin und her rollen oder statisch montiert werden. Diese leichten Laservorhänge sind leicht zu bewegen und können beim Zurückziehen auf kleinem Raum zusammengeklappt werden. Zu den Einsatzmöglichkeiten gehören tragbare Laserbarrieren, Verdunkelungslaservorhänge und Laservorhangmaterial. Ab sofort sind Laservorhänge der Klasse 4 erhältlich.
Schutz beim Laserschweißen
Schutz beim Laserschweißen Unser Sortiment an Schutzwerkzeugen gegen Laserschweißstrahlung
Laserschweißfenster – Laserschweißschutzfenster
Laserschutzfenster für Laserschweißmaschinen
Laserfensterfolie - LASERFENSTERFOLIE
Laserschutzfolie zum Anbringen auf Standardfenster für umfassenden Augenschutz
Das Lasermach Safety-Team ist stolz darauf, eine hochwertige Laserfensterfolie anbieten zu können. Unsere abziehbaren Laserschutzfolien können an den Fenstern Ihrer Laserschweißräume angebracht werden, um Außenstehende vor dem grellen Licht der Schweißlaser zu schützen.
Laserschweißschutzbrillen und -schutzbrillen
Laserschutz für die Augen beim Laserschweißen
Gesichtsschutzschilde zum Laserschweißen – Laser-Sicherheitsgesichtsschilde
Gesichtsschutzschilde zum Laserschweißen – Laser-Sicherheits- und Schutzgesichtsschildmaske.
Sicherheitsschilder für Laserschweißen – Lasersicherheitsschilder
Lasersicherheitselektronik – Lasersicherheitssteuerungen
Laser safety signage is of crucial importance in all environments where the use of lasers is present.
