PhotonWeld A-PRO
Neue robuste und regensichere Laserschweißmaschine
-> Volllastbetrieb, kontinuierlicher 100-prozentiger Betrieb rund um die Uhr – 7 Tage die Woche
-> Funktioniert bei -20°C bis +60°C Umgebungstemperatur: der Einzige auf dem Markt
-> Gekühlt mit Zweikreis-WÄRMEPUMPE: Die effizienteste auf dem Markt
-> Betrieb mit 220 V Monophase
-> Laufen im Regen: IPX3-Standard
-> Ultra-tragbar: von 38 bis 48 kg
-> Leichtester Laserschweißbrenner auf dem Markt: <600g
-> Super Energiesparer im Vergleich zu anderen Laserschweißgeräten
-> 3-Tasten-Steuerung: die einfachste auf dem Markt
PhotonWeld-A-Pro-Serie: Revolutionäres tragbares Laserschweißsystem für Hersteller
PhotonWeld-A-Pro-Serie: Revolutionäres tragbares Laserschweißsystem für Hersteller Die tragbaren Laserschweißgeräte PhotonWELD TM sind leicht zu erlernen, einfach und schnell einzurichten und liefern gleichbleibend hochwertige Ergebnisse bei einer Vielza
Die Vorteile des Laserschweißens gegenüber dem Lichtbogenschweißen
Das Laserschweißen ist eine äußerst präzise, schnelle und hochenergieeffiziente Schweißtechnik.
Es gibt kein Werkzeug, das so vielfältig einsetzbar ist wie der Laser. Damit lassen sich sehr schnell feine Schweißpunkte mit einem Durchmesser von 0,1 mm erzeugen, aber auch tiefe Schweißnähte von mehreren Metern Länge. Bei minimaler Verformung können sehr feine Nahtgeometrien mit großem Tiefen-Breiten-Verhältnis erzeugt werden. Laser verschweißen Werkstoffe mit hoher Schmelztemperatur sowie solche mit hoher Wärmeleitfähigkeit. Dank ihrer geringen Aufschmelzzeit und der gut kontrollierbaren kurzen Aufschmelzzeit können sie auch Werkstoffe verbinden, die sonst nicht oder nur schwer schweißbar sind. Bei Bedarf können zusätzliche Materialien verwendet werden. Produktdesigner und Prozessingenieure, die Laserschweißen als Alternative zu konventionelleren Schweißarten wie MIG-MAG- oder/und WIG-Lichtbogenschweißen in Betracht ziehen, werden feststellen, dass beide Verfahren ihre Vor- und Nachteile haben. Für die meisten Anwendungen ist das Laserschweißen jedoch eine sauberere, präzisere und kontrolliertere Schweißmethode und vor allem viel schneller und besser kontrollierbar.
Verblüffend einfach, außerordentlich effektiv
Es ist offensichtlich, dass diese Maschine von Schweißspezialisten für die besten Schweißer entwickelt wurde
DIE WICHTIGKEIT DES FEEDBACKS BEI SCHALTERN UND WäHLSCHEIBEN
Benutzeroberflächen waren schon immer ein wichtiger Aspekt der Arbeitserfahrung. Das Aussehen, die Haptik und die Art und Weise der Schnittstelleninteraktion sind eine Möglichkeit, mit der sich Maschinenhersteller von konkurrierenden Maschinenherstellern abheben. In der Industrie spielen elektromechanische Schalter eine große Rolle bei der Definition der Haptik und des Gefühls der Schnittstellenbetätigung.
Als Zugang zu einer Benutzeroberfläche muss eine Schalter- oder Wähllösung ein ansprechendes Erscheinungsbild und eine ansprechende Haptik haben. Um dieses Ergebnis zu erreichen, haben wir eng mit großen Automobilschalterherstellern zusammengearbeitet, um Ästhetik, Ergonomie und Leistung zu optimieren. Das Ergebnis ist, dass man auch mit Handschuhen das Klicken der Drehknöpfe spürt. Diese Auswahlräder geben Ihnen beim Drehen eine Rückmeldung. Sie müssen nicht einmal nachschauen, um zu wissen, wie stark Sie die Parameter nach oben oder unten eingestellt haben.
Die handgehaltenen Laserschweißgeräte der PhotonWeld A-Pro-Serie stellen die Bedürfnisse der Kunden stets in den Mittelpunkt und bieten maßgeschneiderte Lösungen für die Schwierigkeiten bei Kupferschweißanwendungen.
Die Energiedichte des Lasers und die Beständigkeit gegenüber hoher reaktiver Energie sind der Schlüssel zum kontinuierlichen Schweißen.
Das Handschweißgerät der PhotonWeld A-Pro-Serie verfügt über ein integriertes Design. Das einzigartige Design der integrierten Schweißpistole verfügt über starke Anti-Rücklicht-Funktionen und kann stark reflektierende Materialien kontinuierlich schweißen, ohne Hitze zu erzeugen oder abzuschalten.
Die Handschweißgeräte der PhotonWeld A-Pro-Serie verfügen über umfangreiche Schweißmodi. Sein Impulsschweißmodus hat eine maximale Schweißfrequenz von bis zu 50 kHz. Im Hochfrequenz-Schweißmodus kann der kleine Punktlaser Kupfer durchdringen, um eine Schweißnaht zu bilden und gleichzeitig die thermische Auswirkung zu minimieren..
Das Handschweißen der PhotonWeld A-Pro-Serie nutzt die 14-um-Technologie mit „kleinem Kerndurchmesser“, der Punktdurchmesser beträgt weniger als 40 um und die Laserenergiedichte ist 300 % höher als bei herkömmlichen Laserschweißgeräten. Auch ohne Taumelschweißen kann die Porosität effektiv reduziert werden, was als leistungsstarkes Werkzeug beim Kupferschweißen gilt. Neben der Verringerung der Porosität kann die Lasertechnologie mit kleinem Kerndurchmesser auch die Laserausnutzung steigern, indem sie die Strahlenergie konzentrierter macht, die Reflexion des Lasers durch Kupfer oder Aluminium verringert und die Lebensdauer von Linsen und Handschweißgeräten verlängert.
Lasermach führt weiterhin technologische Innovationen sowie Forschung und Entwicklung durch, befasst sich weiterhin mit Kundenszenarien, sammelt aktiv Benutzerfeedback, führt wissenschaftliche Forschung und Anwendungstransformation der Lasertechnologie auf der Grundlage der Schwierigkeiten und Schwachstellen durch, die Endbenutzer wirklich lösen müssen, und nutzt sie die Kraft von Innovation und Technologie zur Schaffung von Produktwert. Bieten Sie wirklich wertvolle Lösungen und stärken Sie die eigene differenzierte Wettbewerbsfähigkeit von Lasermach Laser.
| PhotonWeld A-PRO-T70 | PhotonWeld A-PRO-T55 | PhotonWeld A-PRO-T40 | |||
|---|---|---|---|---|---|
| Maximale Schweißdurchdringung – einseitiges Schweißen | |||||
| Edelstahl | 7.0mm | 5,5mm | 4,0mm | ||
| Kohlenstoffstahl | 7,0mm | 5,5mm | 4,0mm | ||
| Verzinktes Blech | 6,0mm | 5,0mm | 3,5mm | ||
| Aluminium | 6,0mm | 5.0 mm | 3,5mm | ||
| Länge des Glasfaserkabels | 10m | 10m | 10m | ||
| Stromkabel | 10m | 10m | 10m | ||
| Gewicht | 46kg | 41kg | 38kg | ||
| Abmessungen (L-H-B) | 673-505-310mm | 673-505-310mm | 673-480-310mm | ||
| Betriebstemperatur | -20 ~ +60°C | -20 ~ +60°C | -20 ~ +60°C | ||
| Aktive Kühlung mit Kompressor |
VIDEO: Laser Welding is .... OUFFFF!
Independant laser welding machine test by "soudeurs 2.0" - click on video to view

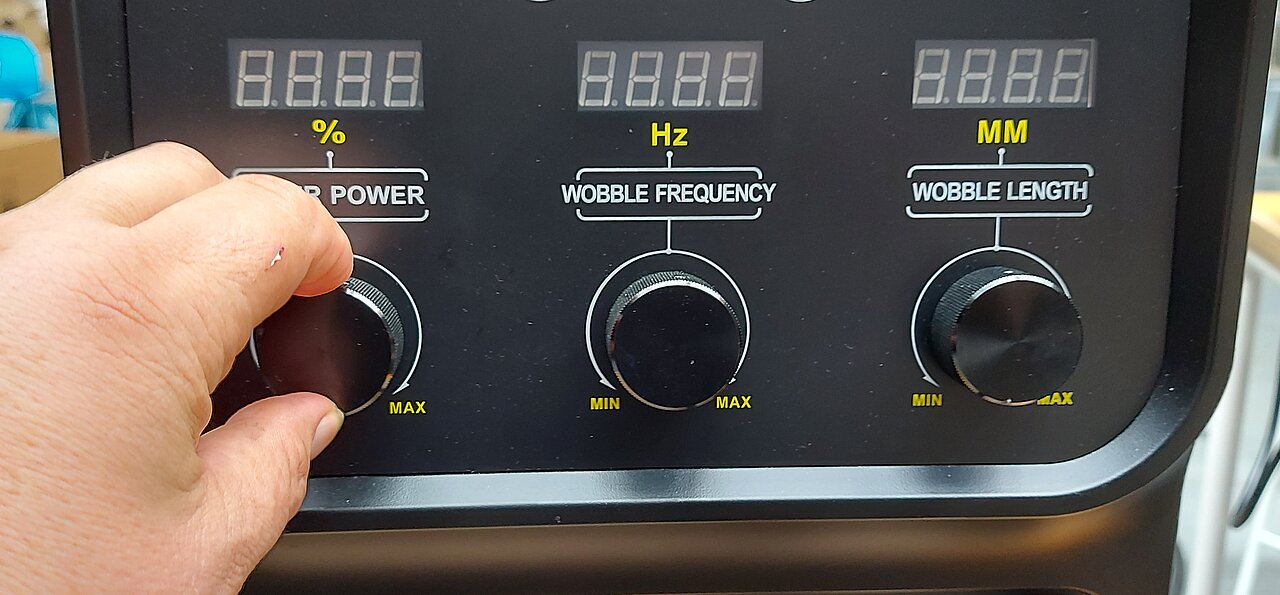

Innovative Steuerungskonzepte vermitteln Ihnen das Gefühl, ein Standard-Schweißgerät zu verwenden
Die einzige Synergetic-Laser-Schweißsteuerung, die wie eine normale Schweißmaschine funktioniert und sich anfühlt
Kinderleichter Betrieb!
Machen Sie es einfach
Schritt 1: Wählen Sie Ihr Material auf dem Bildschirm aus
Schritt 2: Wählen Sie auf dem Bildschirm die Stärke aus, die Sie schweißen möchten
Schritt 3: Wählen Sie, ob Sie mit oder ohne Drahtvorschub schweißen
Beginnen Sie mit dem Schweißen!
==>Das ist alles, was Sie für eine perfekte Laserschweißung benötigen
Narrensicher
NEU Synergic Control beim Laserschweißen: konstante Qualität und schnelles Schweißen
Ganz einfach gesagt bezieht sich die synergetische Steuerung in einer Laserschweißmaschine auf eine Maschine, die die Schweißparameter automatisch entsprechend dem zu schweißenden Material einstellt.
Bei der industriellen Präzisionsbearbeitung, bei der Instrumente wie Schweißmaschinen zum Einsatz kommen, reicht die menschliche Kontrolle allein nicht mehr aus. Nur hochspezialisierte Arbeitskräfte können weiterhin manuelle Schweißmaschinen verwenden. Dies ist jedoch mit hohen Kosten für Unternehmen verbunden, in denen viele hochqualifizierte Schweißer in der Produktionslinie beschäftigt sein müssen. Ein ungelernter Schweißer könnte Fehler machen und den gesamten Arbeitsprozess verlangsamen, was unweigerlich zu Lieferverzögerungen und einem Kostenanstieg führt.
Heutzutage sind die Probleme aufgrund menschlicher Fehler beim Schweißen viel geringer, dank Technologien, die diese Maschinen synergetisch machen.
Eine synergetische Laserschweißmaschine hilft dem Arbeiter, keine Fehler zu machen, schnell und mit stets hohen Qualitätsstandards zu arbeiten. Unsere fortschrittlichsten digitalen Laserquellen zum Schweißen, PhotonWeld A-Pro, verfügen über auswählbare Speicher, in denen alle Einstellungen sofort einsatzbereit sind, abhängig vom zu schweißenden Material, der Dicke des verwendeten Materials und der Wahl des Zufuhrdrahtes.
Mit diesen synergetischen Schweißmaschinen können selbst mit weniger spezialisierten Schweißern schnell perfekte Schweißnähte hergestellt werden.

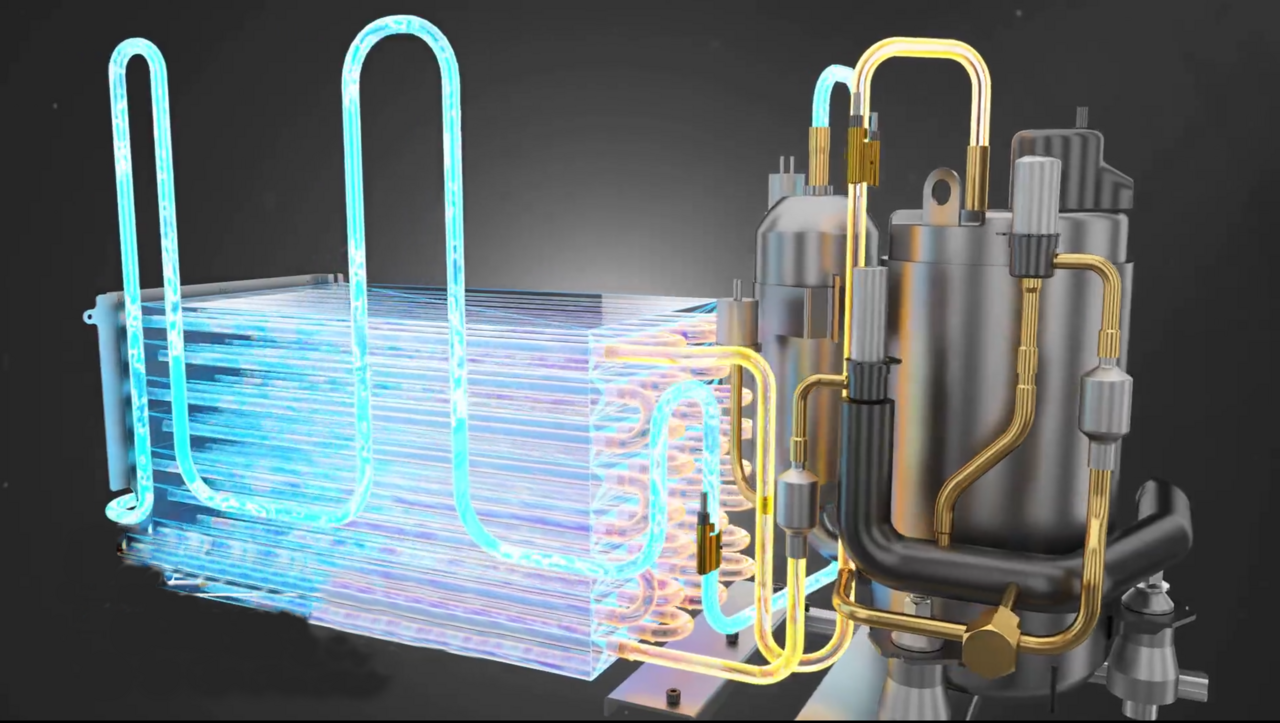

SmartCool i-drive Inverter-Kompressor
Die Effizienz noch weiter steigern
Laserschweißmaschinen mit Flüssiggas-Einspritzkühlung direkt in die Laserquelle
durch wirtschaftliche Wärmepumpe mit Inverter-Kompressor
Wir injizieren Kälte in den Laser, bevor die Laserquelle überhaupt aufheizen kann,
während alle anderen Wettbewerber warten müssen, bis die Wärme herauskommt.
UNSCHLAGBARE EFFIZIENZ, IN JEDEM LASTZUSTAND
Die Vorteile der Ecolener-Formel stellen die kompromisslose Lösung der neuen Produktreihe dar.
Kann kontinuierlich bei 100 % laufen und verbraucht 60 % weniger Energie als andere Laserschweißmaschinen
Maximale Zuverlässigkeit, großer Betriebsbereich, kontinuierliche Leistungsmodulation, Effizienz der Klasse A. Das Ergebnis ist eine Einheit, die sich auf Effizienz in allen Lastbedingungen konzentriert und die Einschränkungen überwindet, die traditionell durch die anderen Kühlsysteme auferlegt werden
Our High efficient Heat pump with invertor drive reduces drastic the electrical consumption
Heat pumps are a mature technology that is much more energy efficient than any other cooling or heating technology
Ultra light and flexible torch
Only 595 gramm included the cable coupling
Super high speed Wobble head technology
2-D dynamic programmable beam motion
The concept of the 2-D dynamic beam motion or lineair wobble head technology. Independent control of the amplitude and frequency of the oscillation is achieved through a high speed servo controller, allowing more flexibility in stabilizing the keyhole melt during the welding process.
Stability of the keyhole melt is a critical factor when laser welding dificult highly reflective materials such as copper and aluminum. This is partly due to the tendency to spatter, and in the case of some aluminum alloys, a high level of porosity due to the viscosity and surface tension of the melt when using more traditional laser welding techniques. Recent studies have shown the reduction or elimination of these problems with the beam wobble technique, including a recent systematic study with and without fller wire on automotive aluminum alloys.
Overall, the wobble head technique allows for better temperature management of the part. Because the beam passes near any given point of the weld multiple times, the ramp in temperature and cooling rates is slower than in traditional laser welding, which helps eliminate defects and manage spatter.
In addition, this welding technique is compatible with typical welding accessories such as assist gas ports and coaxial nozzles that enable plume suppression and can help control spatter; techniques that are not readily compatible with the scan heads used in remote welding.
In addtion to stabilizing the keyhole melt and reducing porosity in the subsequent weld, the beam wobble technique has proven valuable for alleviating the part-fit requirements for laser welding. Using one of the programable shapes (infnity in this case) and optimizing the amplitide and frequency of the oscillation, an increase in the acceptable seam gap of three times that achieved in conventional laser welding has been demonstrated.
A compact and air-cooled fiber connector design including integrated collimating optics.

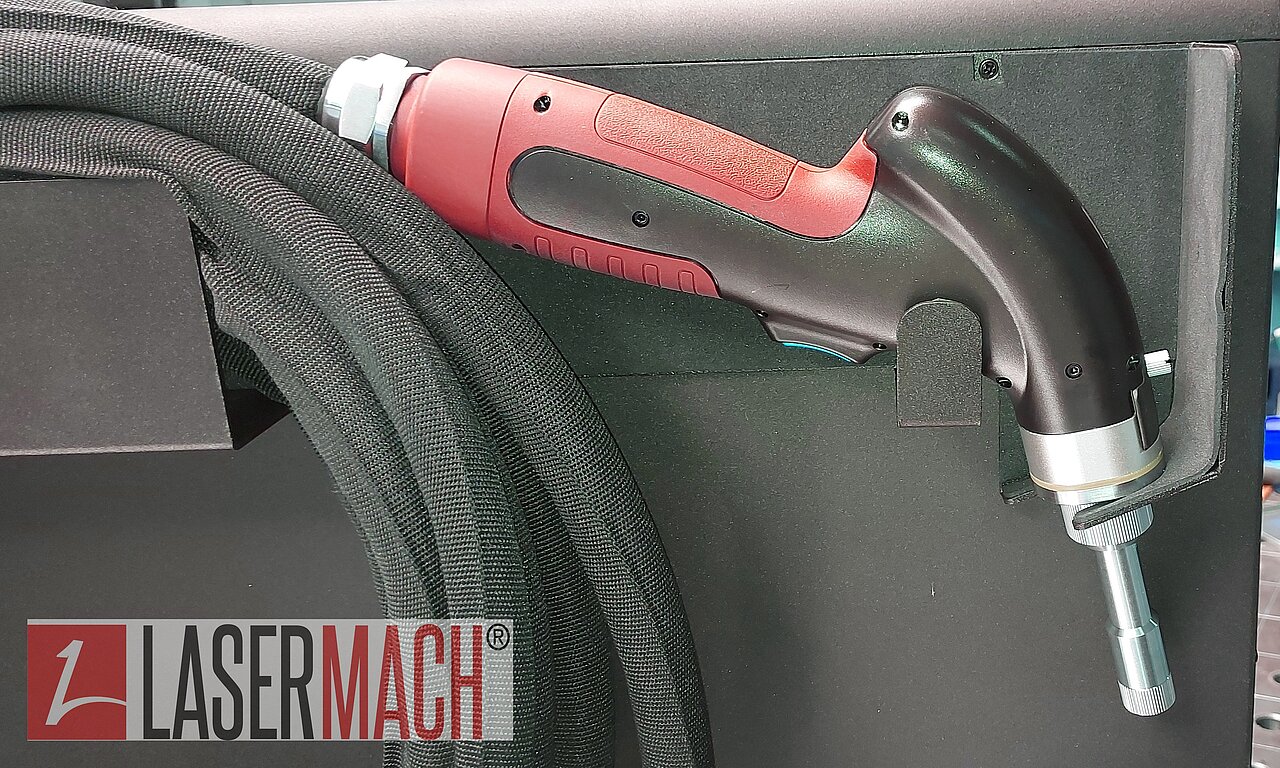

THE LIGHTEST AND SMALLEST HANDHELD WELDING TORCH IN THE INDUSTRY
The welding torch design is super compact and very ergonomic, light, high comfortable to hold and easy to operate with even great acces to confined spaces.
- 595 grams
- 270mm x 230 mm total length total height
- Ergonomic Design
- Status Indicator
- Auto centering of Laserbeam after crash
- Robust construction
- Well balanced and high comfortable
- available with a selection of nozzle tips to optimize different joint types.
- Single Trigger Operation
- QCS Fibre Optic Cable triple protected
- 10 meter fiber cable to reach any corner of a big part
- Dual safety light build-in
- Auto wire feededing by continious push, auto wire retracting by short push
The use of collimated QCS interface greatly reduces the size and weight of the welding torch,only 595g. The optical design is perfectly matched with the QCS output head, the transmission efficiency is high, and the heat generation is small. In addition, the torch has a built-in swing function that allows the operator to consistently and safely perform high-quality welds throughout the day with dual safety light buttons.
Fast adjustable and changeable Nozzle
Weld always with the perfect nozzle and the exact focus length
- Adjust the focus length of your welding nozzle in seconds without rotation of the nozzle tube
- Change your nozzle, and only the top of the nozzle tube in a flash
- Never lose time with adjusting of totated nozzle
- Custom made nozzles are easy to make
- different nozzle-ends available for specific use
- changeover from nozzle in less than 20 seconds
10 m fiber cable is our standard
optional 5~15m is available instead of 10m
Avoid A broken Fiber Cable
Multiple fiber cable protections
- Triple protection around the glass fiber cable

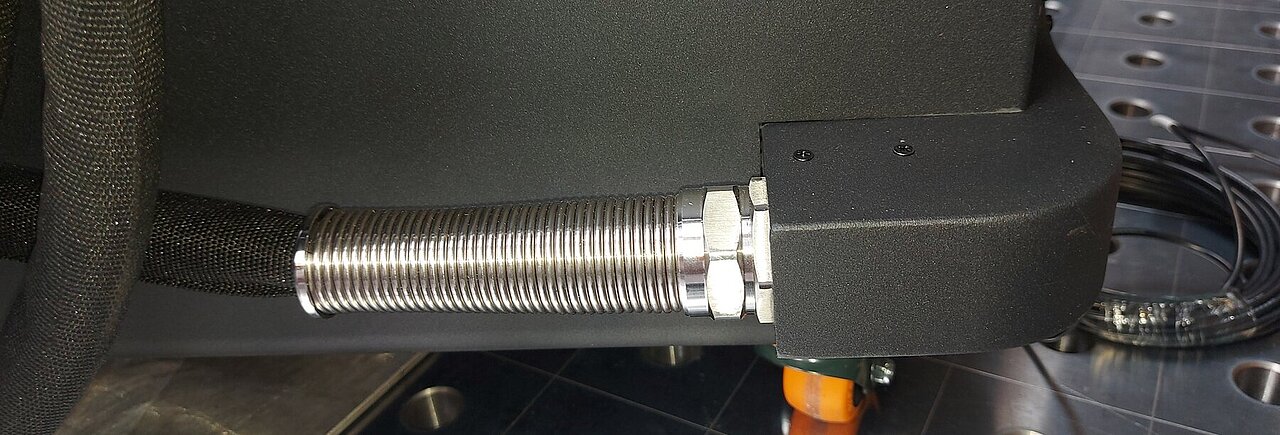

- High protective stainless steel Anti bending unit at cabinet exit avoid cracking of the fiber cable when pulling on the torch cable
- Fiber Cable exit from the torch on the machine is mounted at the side of the machine to avoid accidental bending when pushing the machine against another object or the wall
Safety First: Build-in Safety indicator
Safety indicator on torch for activation or stop of the laser beam
PhotonWeld A-PRO: Full CE Safety certified Handheld Laser Welding Machines
Equiped with all CE requested Safety accesoiries connections as standard
- Laser beam Emission indicator + external emission warning indicator control
- Remote interlock connector with Multi safety interlocks:
- Nozzle contact interlock
- Door contact (external) interlock
- Foot pedal (dead’s men pedal) interlock ready (optinal),
- Hardware Key control lock
- Internal (and external - optional) double wired emergency stop
- Failsafe start-stop control
WE HOLD SAFETY OF PEOPLE IN HIGH ESTEEM!
Our PhotonWeld A-PRO laserWelding Machines undergo intense testing.
If at any stage a product doesn’t match up to our high quality standards, it’s sent back to the drawing board.
The first IPX3 Waterproof LaserWelding Machine
Resist Rain: can be used outside!
Intensive Drip and Spray Water Testing following IPX3 protocol
TESTING PhotonWeld A-PRO Series
Intensive Drip and Spray Water Testing following IPX3 protocol
THE RAIN ROOM
Our very own weather machine. This sophisticated testing facility is designed to simulate a wide variety of rain conditions. Using specially engineered rain nozzles strategically positioned in the chamber, we test a Machine waterproof design in conditions that range from light drizzle to wind-driven rain.
Oscillating tube
The oscillating tube is made of stainless steel equipped with multiple special spray nozzles. The oscillating movement range of the spraying tube is reaching to ±60° in this test.
Drip Tray
The drip tray is made of stainless steel, and the drip holes are evenly distributed.
PhotonWeld A-Pro T-Series
Available with Optional COBOT ROBOT interface
Start your automation with your own existing Robot.
Connect our Photonweld A-Pro T-Series to any Robot and Cobot.
Very simple and easy interface.
No need for high level programming!
Need only 5 contacts from your robot or cobot.
All the Laser Welding Precision the Palm of your Hand!!
No more mechanical adjusting of the mirror after dropping the welding torch
When the laserwelding torch is accidentally dropped on the floor or got a hit, there is a great possibility that the laserbeam is not anymore in the center line. As the laserbeam is only 0.1 mm of diameter, or even smaller, the correct central stopping position of it, is very important for a good weld. Adjusting of the laserbam was till now a mechanical precision job that could take a lot of time, which means immediate loss of production. Now with our new app the position of the welding beam can be adjusted in seconds with a slider on the screen of your phone! Finished with losing time. Finished with opening torch and fine mechanical adjusting. Finished with letting dirt into the torch!
- Adjusting of the center of the laser beam with only your mobile phone: direct adjusting by bleutooth from mobile phone or tablet.
- No more mechanical adjusting of the mirror after dropping the welding torch: Electronic slider control to adjust the laser Center Position
- Electronical adjusting of the your laser pointer from your mobile phone
- Electronic slider control to adjust the laser Center Position
- Adjust the laser position in + and - direction with simply the movement of your finger on our screen slider
Stay always connected with your PhotonWeld A-PRO laser Welding Machine!
Adjust and create your own welding Parameters
Super Easy selection of Welding settings
Remote controller for selecting optimal process conditions
Welding conditions can be set using our standard delivered dedicated application
This application program is dedicated for the operation of the PhotonWeld A-PRO provided by Lasermach. PhotonWeld-Connect is an application program for selecting, adjusting, and saving welding conditions, monitoring status of, and checking interlocks, warnings, and alarms in the PhotonWeld A-PRO Series. This application is delivered with the PhotonWeld PRO machines or can be downloaded from your app store. Can only be used on our new PRO machine.
PhotonWeld-A-PRO: Factory Presets Ensure Optimized Welds & Cleaning & Cutting
- Simple preset selection of material and thickness ensures consistent high-quality laser welds and cleaning
- Presets include multiple wobble welding functions to accommodate wider seams and for parts with poor fit-up
- Operators can instantly switch between presets to process multiple material-thickness combinations
- Advanced operators can customize presets, save for future use and can be used by novice operators to produce the same results
- Novice operators require less training which reduces labor costs while preserving quality, increasing productivity and decreasing scrap
Lasermach PhotonWeld Series Handheld Laser Welding Machines
PhotonWeld: The unstoppable killer of electric welding and argon arc welding
LasermachPhotonWeld Series Handheld Fiber Laser Welding Machine is a new type high-power, high-end continuous welding tool which adopts a high-quality fiber laser source to produce a fiber optic beam.
After transmission processing, the light is focused on the workpiece to achieve continuous welding. It avoids the thermal strain caused by high heat production and reduces drastic the post-processing jobs. It is high ecological and is environmentally friendly, pollution-free and greatly improving the joint strength and quality of welding.
Replacing the old thermal welding systems with a hand-held type fiber laser gun, not only facilitates the welding of molds, advertising characters, kitchen utensils, doors and windows, etc., but also makes laser welding possible in outdoor operations, which indicates that the traditional welding of electric welding, argon arc welding, etc. will be definitively be replaced by fiber laser welding.
Safety note
Please note though, that laser welding does have some unique hazards which need to be accounted for when considered as a welding process. A provision of a welding enclosure should also be made when using, testing or having demonstrations at your place!
For this reason, the demonstrations are by preference not available on site unless having an adequate protection.
Demonstrations and tests will need to take place in Our Demo Center
