Écrans de blocage laser - Écrans de blocage pour le soudage au laser

Écrans de sécurité pour le soudage au laser

Pour protéger le personnel des faisceaux laser des machines de soudage laser (lasers de classe 4 et de classe 3B), il est impératif de mettre en place une protection complète de sécurité laser. Il faut empêcher le rayonnement laser de s'échapper des installations de fabrication utilisant des équipements certifiés. Ces écrans de protection laser PhotonSafe bloquent toute la lumière laser (y compris les lasers haute puissance et multi-kilowatts).

Marqué CE et certifié selon BS EN IEC 60825-4 :

Sécurité des produits laser Partie 4 : Protections laser

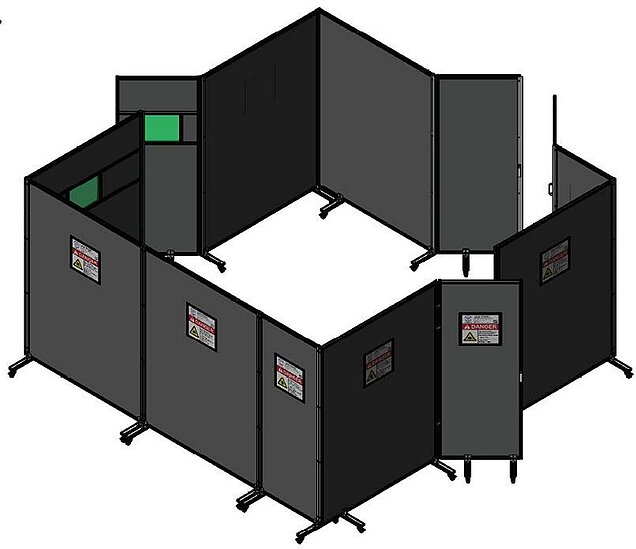

Laser Blocking Screen "Heavy Duty"

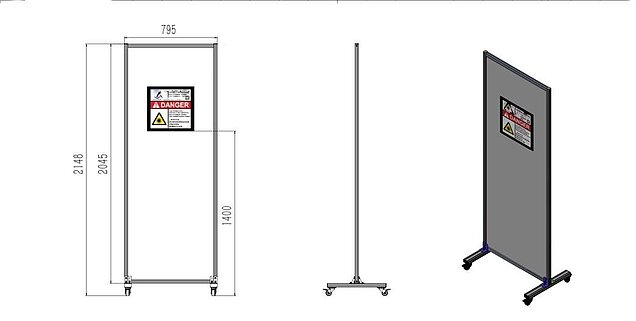

Standard movable Walls 800 or 1500 mm wide

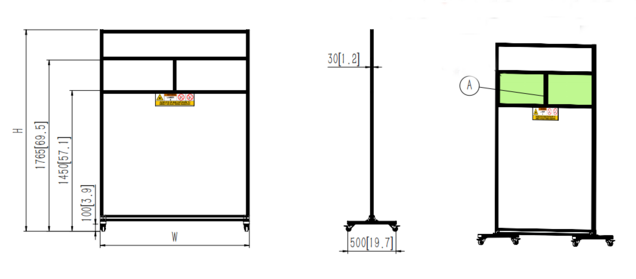

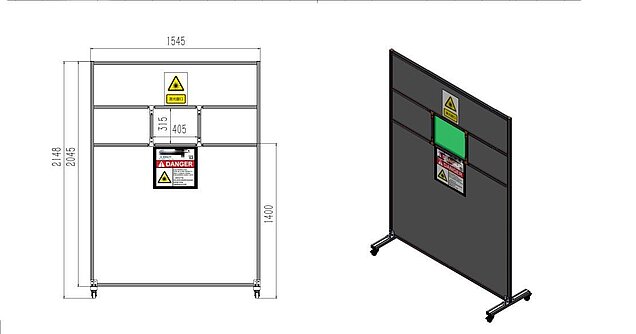

Movable Walls with central window or full width window

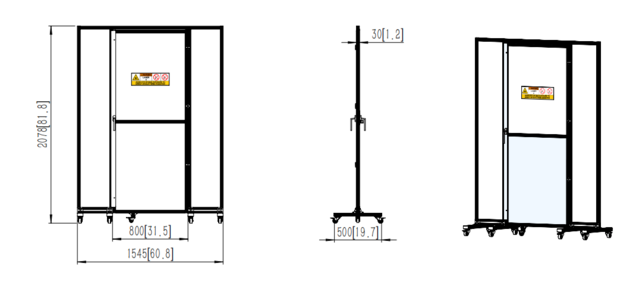

Movable Walls 1500mm with door for easy acces

OUR LASER PROTECTIVE WALL

INNOVATIVE PATENTED PROTECTIVE WALL SYSTEM

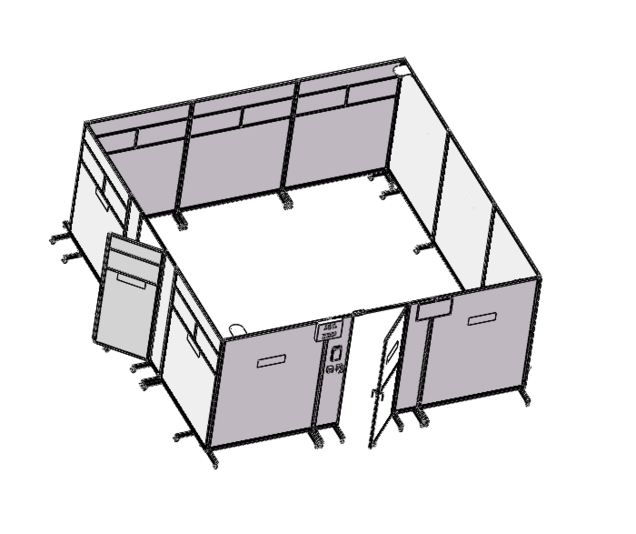

FOR LASER PROTECTIVE CABINS

Our patented PhotonSafe® product is an innovative material for the manufacture of passiv laser protection walls or complete laser protection cabins for higher laser outputs up to 6 kW.

The material itself is a composite material consisting of several metal walls and extremely strong cross-linked frustums.

The material is characterised by low grammage, high inherent stiffness and very high resistance to laser radiation (satisfies a permissible exposure limit (PEL) of 158 MW/m2 according to the current test standard DIN/EN 60 825-4).

The PhotonSafe® Laser protection Wall meets these requirements for the wavelength range of 850-1100nm and thus covers diode and solid-state lasers (disk and fibre lasers).

This makes it far superior to all conventional passive protective wall systems currently available on the market. The protective housings designed by us always meet the requirements of laser class 1.

We supply you with this innovative, cost-effective material as sheet material, as a blank or as a complete laser cabin, equipped according to your specification, with or without final assembly. We look forward to your inquiries.

Plaques de protection

Les plaques de protection de Lasermach ont une épaisseur moyenne d'environ 4 mm +- 0,3 mm, sont constituées de couches de revêtement en aluminium avec une couche intermédiaire formée de givre et sont toutes certifiées selon la norme EN 60825-4 dans la plage NIR, ce qui est important pour l'industrie. Selon la conception, il en résulte des matériaux de panneau légers avec une forte protection laser (Iavg = 112.600- KW/m²) pour des besoins de puissance élevés jusqu'à 158 MW/m² (Iavg).

Points forts de notre système de barrière laser modulaire PhotonSafe de Lasermach

Peut être utilisé des deux côtés
Dimensions personnalisées disponibles => également des trous de perçage et des découpes pour, par exemple, des passe-câbles
Certifié selon la norme EN 60825-4 (T2)
Peut être utilisé pour la construction de cabines

Laser Blocking Screens

Safety Screens

To protect personnel from Welding lasers it is imperative to have comprehensive laser safety protection in place. Laser radiation must be prevented from escaping from manufacturing zones using certified equipment.

Using Class 4 Lasers under service conditions may require free-standing screens to allow other work to continue safely in the same room during service. Also, where a production line uses a Class 4 laser for cutting and welding, it is impractical for the whole facility to observe Class 4 safety regulations. However, using complete enclosures respecting BS EN IEC 60825-4 norm can transform the laser facility into a Class 1 system.

Lasermach provide a range of free-standing laser-blocking screens which are designed for use as passive guards to enclose areas where Class 4 lasers are in use either to protect against accidental exposure to the laser beam or for long term blocking of laser radiation at lower power densities. All Lasermach laser-blocking screens are CE marked and certified to BS EN IEC 60825-4 Safety of Laser Products Part 4: Laser Guards. All of the screens are portable and can be used as simple temporary installations or can be used on a semi-permanent or permanent basis as required.

Facilities using lasers which are Class 4 under service conditions may require free-standing screens to allow other work to continue safely in the same room during service. Also, where a production line uses a Class 4 laser for cutting and/or welding, it is impractical for the whole facility to observe Class 4 safety regulations. However, using complete enclosures can transform the laser facility into a Class 1 system.

Lasermach provide a range of free-standing laser-blocking screens which are designed for use as passive guards to enclose areas where Class 3B or Class 4 lasers are in use either to protect against accidental exposure to the laser beam or for long term blocking of laser radiation at lower power densities.

All Lasermach laser-blocking screens are CE marked and certified to BS EN IEC 60825-4 Safety of Laser Products Part 4: Laser Guards.

All of the screens are portable and can be used as simple temporary installations or can be used on a semi-permanent or permanent basis as required.

Barrières de sécurité laser

Construites à partir du panneau breveté PhotonSafe Laser Shield 4005™ et de cadres en aluminium, nos parois de protection sont conçues pour la protection des lasers de niveau kilowatt, en particulier pour le soudage laser haute puissance et le nettoyage laser, l'atelier de traitement laser et l'appareil laser, avec ses caractéristiques de protection et de flexibilité de haut niveau. Les barrières Laser Knight, lorsqu'elles sont sorties pour la première fois en 2019, ont obtenu avec succès un brevet d'invention en 2022. Ce sont les premières barrières de protection laser avec des droits de propriété intellectuelle indépendants.

Avec la croissance rapide et la large application du laser haute puissance, PhotonSafe a étudié et développé en profondeur sa série d'écrans de protection PhotonSafe, et lance maintenant les barrières renouvelées pour répondre à la demande de sécurité laser des zones laser haute puissance. Les barrières de mise à niveau sont testées par un tiers d'autorité, conformément aux normes IEC 60825, GB/T 7247 et EN60825-1. En outre, conformes aux systèmes d'accréditation CMA et CNAS qui ont été intégrés à la reconnaissance mutuelle internationale, les barrières PhotonSafe sont conformes aux normes CE et répondent aux seuils du marché européen. De plus, en conformité avec de nombreuses reconnaissances de défense nationale, les barrières PhotonSafe sont largement utilisées dans le traitement au laser, les entreprises industrielles militaires, les domaines des semi-conducteurs et les installations médicales.
